操作模式

UI 、遥控器、手机APP、WEB

CPU

HI3521D V100

处理器内核

ARM Cortex A7 双核@max.1.3GHz

内存

DDR3 512MB

视频及预览

视频输入、输出

默认4路AHD、支持1-4路IPC视频输入，1路CVBS/VGA视频输出

图像识别

不支持

OSD

字符叠加，如日期，时间，通道ID、GPS、车牌号等

视频压缩格式

H.265压缩编码. 采用Hisilicon 3521D高性能处理器.

双码流

支持

预览功能

1、4画面拼接预览，支持事件触发全屏和拼接切换显示功能

帧率

1080P:最大120帧/秒，720P: 240帧/秒，单路最大30帧/秒；NTSC: 240帧/秒，单路最大30帧/秒

分辨率

可支持1080P、720P、D1编码格式

画质

1到3级录像可配, 最优1级, 最低3级

码率

D1: 512,768,1024  三级级可选

720P:1024,2048,4096, 三级级可选

1080P: 2048,4096,6144，三级级可选

音频

音频输入、输出

4路音频输入、1路音频输出，独立对讲手麦接口

压缩格式

支持G.726，G711编码

存储

2.5寸硬盘

支持一个2.5寸硬盘，2TB容量

SD卡

支持一张SD卡，256G容量（可内置扩容一张SD卡）

录像

录像方式

支持SD卡、HDD硬盘循环录制，录满硬盘再录SD卡，并进行循环删除（删除的是时间最早的录像）

支持HDD循坏录像，SD卡镜像，缺失录像。

录像检索

可根据录像时间、录像类型、录像储存设备等条件搜索

文件格式/系统

H.265/FAT32

录像模式

默认开机录像，支持手动录像、报警录像、定时录像、镜像录像等

录像搜索

可根据录像时间、录像类型、录像储存等条件搜索

录像回放

支持本机回放，最大支持4路同步回放，同时对文件中的车辆信息进行分析

支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退，支持选时回放控制

3G/4G/5G

EVDO/TD-SCDMA/WCDMA/TDD-LTE/FDD-LTE 等

WIFI

802.11b/g/n/  2.4G/5.8G可选

网络

Ethernet

网络航空头 （100 M）

定位

GPS/BD

定位，速度检测，时间同步

接口

USB

1xUSB2.0，用于数据导出，升级使用

SD

1 x SD 卡槽

SIM

1 x SIM 卡槽，流量卡插槽

串口

1 x RS232、1 x RS48

开关量

4路输入，2 路输出

模拟量

2路模拟量输入

加热

内部预留加热接口，可选

对讲

1 路专用对讲手麦接口

WIFI-ANT

WIFI天线接口

4G-ANT

4G天线接口

GPS-ANT

GPS天线接口

物理特性

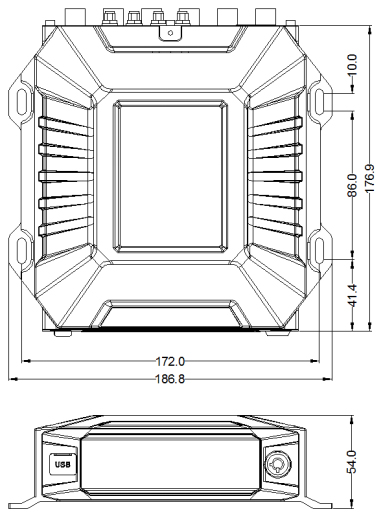

尺寸（mm）

177 (L)x 186.8(W) x 54(H)

重量（Kg）

1.25KG

环境

工作温度

-20-70℃

工作湿度

8%-90%（无凝结）

项目

工作参数

说  明

电源输入

8~36V

输入电压为+8V～+36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式。

输出电压

CAME_12V X 6

4摄像头电源输出，一路屏电源输出，每路0.5A,

12V OUT

输出电压12V（+/-0.2V），最大电流1A。

5V OUT

输出电压5V（+/-0.2V），最大电流1A。

功耗

裸机

≤5W

全功能

≤16W
